微機灰熔點測定儀適用范圍:

適用于測定各種煤和焦炭的灰熔融特性,微機控制升溫速度，溫升特性符合國標。微機屏幕自動顯示灰錐圖像，自動打印各熔融溫度及形狀。系統具有存盤及讀盤功能，并可隨時調出查看。增加CCD攝像，試驗過程的攝像機采集圖像，清晰直觀。

微機灰熔點測定儀性能特點:

1.由計算機控制，自動讀溫、控溫、恒溫，采用 CCD 攝像技術采集灰錐圖形并存盤打印，一次試驗可測定1～4個樣品。
2.采用新穎的加熱器件和保溫材料，確保爐體長時間不損壞，并且升溫快、控溫準確、故障率低。
3.具有合理的吸塵、排煙裝置，保證測試結果準確及試驗室清潔。
4.計算機從900度起每分鐘拍攝一張照片，自動完成照片的存儲、并隨時可以調用查看等。
5.實驗報告打印即可以打印出當前單個灰熔融性測試報告，也可以打印出全部四個測試圖像報告。
6.軟件支持 Windows 平臺，穩定性好。

微機灰熔點測定儀技術參數:

高溫爐： 臥式爐
加熱元件： 硅碳管
加熱電源： 220V ± 10% 50HZ
試樣個數： 1-7 個
實驗氣氛：弱還原性、氧化性
加熱電流： 30A
加熱溫度： 1500 ℃
溫度采集元件：鉑銠-鉑 熱電偶（S 分度）
升溫控制方式：自動調節控制
測溫范圍： 室溫~1500 ℃，分辨率 1 ℃
外形尺寸： 860mm×380mm×470mm
整機重量： 45kg

升溫速度：900℃前15-20℃ /min; 900～1500℃時5±1℃/min；

灰錐觀察方式：攝像機自動攝取，計算機顯示。

本儀器符合國家標準《煤灰熔融性的測定方法》（GB219）所提示四點技術要求：
1.高溫恒溫帶長約30mm （t＝5 ℃）。
2.能比較準確地控制升溫速度（900 ℃以前為15 -20℃/min ,900 ℃以后為5℃±1℃/min），并在三小時內加熱到1500 ℃ 。
3.可用通氣法或封碳法來控制爐內氣氛為弱還原性，也可用空氣于爐內自由流通的方法來控制為氧化性氣氛。
4. 900℃以后爐內試樣即清晰可見。

微機灰熔點測定儀安裝方法:

微機灰熔點測定儀儀器結構:

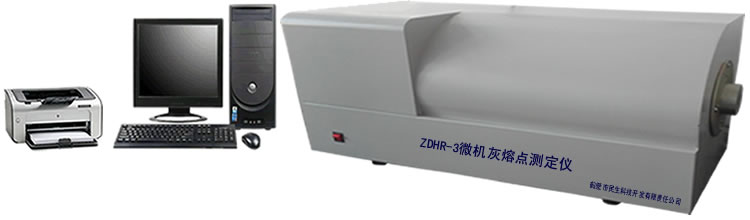

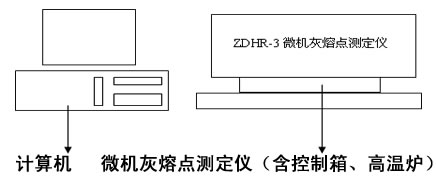

1 、本儀器由計算機、控制箱、高溫爐組成。見下圖：

2 、計算機主機板插有圖像采集接口板。
3 、主機內裝有攝像機、控溫元件及單片微機系統。

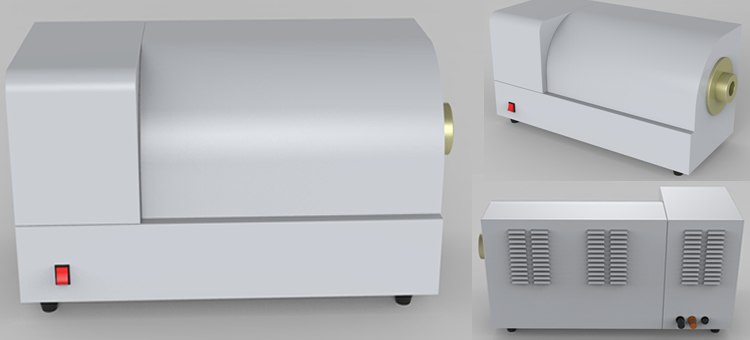

4 、高溫爐為臥式爐，加熱元件為硅碳管。

微機灰熔點測定儀安裝方法：

1.將儀器放置水平，將硅碳管小心地插入剛玉外管內，再將剛玉內套管插入硅碳管內，并在硅碳管的兩頭墊上石棉板圓環槽，讓裝在外擋板上的石棉板圓環槽將硅碳管卡住，硅碳管與剛玉外管之間隙均勻，否則，應調整石棉板，然后插入剛玉內套管，蓋上觀察孔蓋和電偶蓋。
2.在硅碳管?chē)婁X部位裝上電極卡子，接上導線，導線用帶有瓷珠的連接線連接到爐體下方的接線柱上?？ㄗ与x爐體較近部分應切成斜槽，不要接觸到爐體和外擋板的螺絲，以免短路。
3.取出攝像頭及鏡頭，安裝到攝像頭支架，擰開鏡頭蓋，使攝像頭對準高溫爐的觀測孔，連接攝像頭電源，將攝像頭的信號線連接到電腦的視頻采集卡上，打開微機灰熔點測定儀軟件或采集卡自帶的視頻軟件，調整鏡頭角度，在電腦軟件觀察窗口能夠清晰看到。 注意：攝像頭與高溫爐觀測孔應保持15厘米的距離，以免溫度過高損壞攝像頭。
4.將熱電偶插入電偶蓋孔內，電偶線分清正負極，插入線路板。
5.打卡采集卡包裝盒，取出采集卡，打開電腦主機機箱，將視頻采集卡安裝在一個空的PCI插槽上，從視頻采集卡包裝盒中取出螺絲，將視頻采集卡牢牢地固定在機箱上，將攝像頭的信號線連接到視頻采集卡上，將視頻采集卡的安裝盤放入光驅，安裝視頻采集卡驅動，重新啟動計算機，完成采集卡軟件的安裝。
6.將所帶電纜線接至~220V單相電源，然后用串行通訊電纜與主控微機連接。

微機灰熔點測定儀操作步驟：

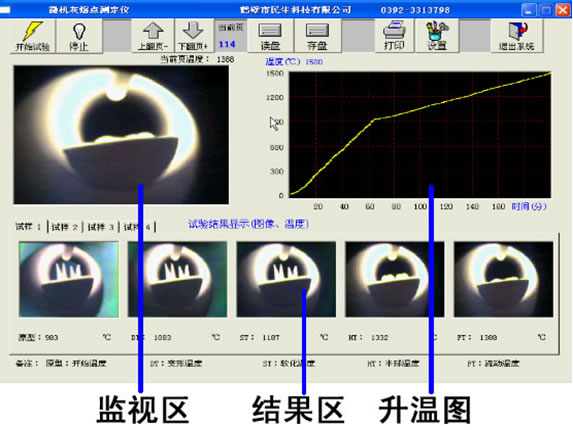

用鼠標單擊“開始”按鈕。屏幕出現“開始”選單。單擊“開始”選單上“程序”下的“微機灰熔點”或雙擊桌面上的“微機灰熔點”快捷圖標，即開始運行灰熔融性測定程序，屏幕顯示主畫面。

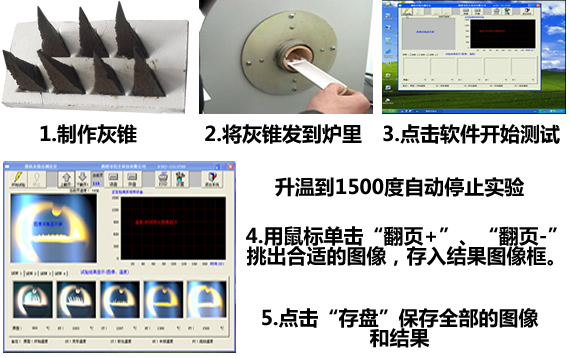

五個步驟做完實驗，簡單省事，實驗結果一目了然。

當您操作或圖像不清晰時，可通過設置功能調整圖像的清晰度和打開機箱，在爐溫800℃時觀察計算機上的圖像，調整攝像頭的光圈，使圖像亮度可辨，調節焦距使圖像清晰無虛影。

特征溫度的觀察：
在測試完成后，可通過“翻頁+”、“翻頁-”來觀看測試的圖像。
用鼠標單擊一次“翻頁+”鍵可觀看下一幅圖像，單擊“翻頁-”可查看上一幅圖像，如用鼠標按住“翻頁”鍵不松，則可進行快速翻頁。
當您挑出合適的圖像后，可單擊相應的結果圖像框，即將圖像存入結果。
如果要取消結果圖像可用鼠標雙擊圖像結果。
通過單擊“試樣1”、 “試樣2”、 “試樣3”、 “試樣4”鍵可在四個試樣的結果中翻頁。

圖像的存取操作：
按“存盤”或“讀盤”鍵后屏幕顯示選單：
當選擇好合適的目錄后，在文件名一欄中輸入需要讀出或調用的試樣文件名，然后單擊“打開”或“存入”鍵，即可將計算機內存儲的測試結果讀出或?qū)y(cè)試結果存入計算機。
如果要取消操作可單擊“取消”鍵。

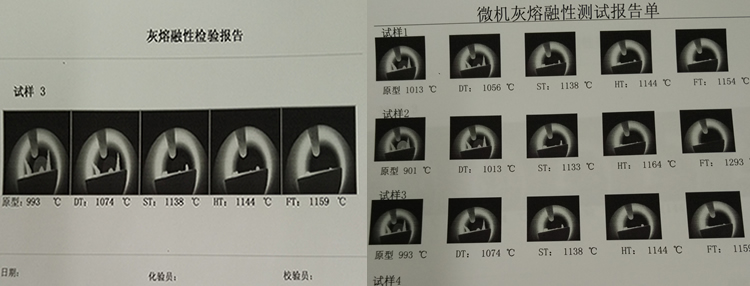

圖像的打印操作：

點擊“打印” 按鈕，彈出：“打印當前圖像”和“打印全部圖像”根據需要進行選擇：

微機灰熔點測定儀儀器的使用:

1、高溫帶測定。儀器安裝好后，測量其高溫帶，以選擇試樣放置部位。

2、試樣放置于灰錐托板上,灰錐托板放置于剛玉舟之槽中，將剛玉舟緩緩?fù)迫氲絼傆駜?nèi)管中間高溫帶，打開微機灰熔點測定儀開關，點擊電腦軟件【開始實驗】按鈕，實驗開始，900℃后每分鐘拍攝一張照片，并自動完成照片的存儲，1500℃實驗自動結束報警提示，可通過“翻頁”來挑出合適的圖像，單擊相應的結果圖像框，即將圖像存入電腦。

微機灰熔點測定儀注意事項 :

1 、灰熔點測定儀爐體電源應在開始實驗時再打開，做完實驗后應及時關閉，以免對爐體加熱元件造成損壞。
2 、計算機的屏幕保護程序請關閉。
3 、計算機的顯示器電源管理請關閉。
4 、儀器須有良好接地。
5 、供電系統應用 30A 規格以上器件。
6 、儀器應放在干燥、通風的地方，不能在爐內處理水分較高的物質。
7 、儀器背面有 220V 接線柱，請勿觸摸。儀器移動時，須先切斷電源，并且使?fàn)t溫冷卻至室溫。

微機灰熔點測定儀日常操作:

1 、打開計算機電源，運行灰熔點測定儀程序。
2 、合上電源開關，打開儀器控制箱電源。
3 、將載有木炭和灰錐的樣舟推到探頭下方，灰錐靠近探頭的頂端。
4 、用鼠標單擊啟動開始升溫。
5 、200 ℃ 左右蓋好前石英蓋（做弱還原性氣氛用，氧化性氣氛不用）。
6 、800 ℃ 左右調節攝像頭光圈及位置，使屏幕剛好看清灰錐。
7 、等待實驗結束后，挑選合適的圖形存入對應溫度點。
8 、關閉計算機，關閉加熱電源。
