又名：二氧化碳測定儀

HX－2型煤炭活性測定儀用于測定煤和焦炭對二氧化碳的化學反應性，也就是在一定的高溫條件下，煤炭對二氧化碳的還原能力。符合GB/T220－2001《煤對二氧化碳化學反應性的測定方法》的要求，可供煤炭、化工、建材、電力、冶金、地質勘探和科研部門等單位使用。
煤炭活性是表示煤炭化學穩定性及其表面積的指標之一，對氣化和燃燒具有密切的關系?；钚愿叩拿哼€原能力強，在氣化和燃燒過程中的反應快、效率高，特別對一些氣化工藝如沸騰氣化更是這樣。煤炭活性更直接影響到煤在爐中的反應情況、耗煤量及煤氣中有效成分等。。

煤炭活性儀主要技術指標:

1.爐膛溫度：短時最高爐溫1500度，使用爐溫1200度-1300度
2.恒溫區：100mm Δt<±10度
3.升溫速度：20-25度/分鐘 1小時內可使?fàn)t溫達到1200度-1300度
4.硅碳管：雙螺紋型φ50/40×640mm
5.反應管：剛玉管φ25/20×850mm
6.控制器：在0-1600度全量程內可自動進行恒溫控制
7.高溫計：鉑銠-鉑熱電偶、量程0-1600度精度1.0級
8.耗電功率：4-5 kW
9.電源電壓：220V±20V
10.高溫計：鉑銠-鉑熱電偶、量程0-1600度精度1.0級
11.總重量：90kg

工作原理：

先將煤樣干餾，除去揮發物(如試樣為焦炭就不需要干餾處理)。然后將其篩分并選取一定粒度的焦渣裝入反應管中加熱。加熱到一定溫度后，以一定的流量通入二氧化碳與試樣反應。測定反應后。氣體中二氧化碳的含量，以被還原成一氧化碳的二氧化碳量占原通入的二氧化碳量的百分數，即二氧化碳還原率a(%)，作為煤或焦炭對二氧化碳化學反應性的指標。

煤炭活性儀結構及主要特征

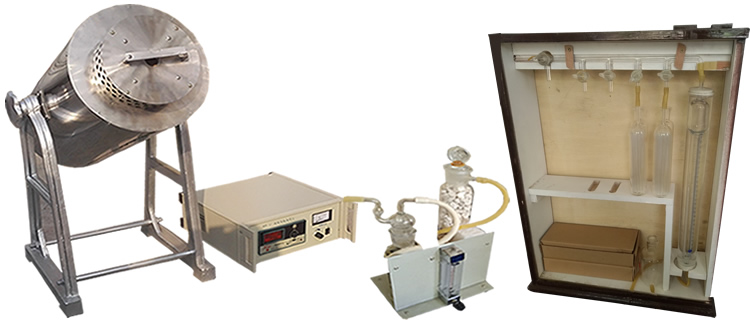

煤炭活性測定儀由二氧化碳凈化系統、反應爐、溫控器三個主要部分組成：
1、凈化系統：包括氣壓計、洗氣瓶、氣體干燥塔、氣體流量計。
2、反應爐：硅碳管豎式管式爐，最高加熱溫度可達1350℃，內裝耐溫1500℃的石英反應管。溫度控制采用控溫精度高、讀數清晰無視差， 0～1600℃全程自動恒溫控制，操作使用方便。
3、溫控器：具有升溫速度控制和自動恒溫性能。最高控制溫度不低于1300℃。

煤炭活性測定儀安裝方法

1.安裝491型氣體分析器：

按照奧式氣體分析器圖對活塞梳形管、量管恒溫水套、水準瓶，用乳膠管進行連接，并安裝到相應位置。

2.爐體安裝：
取下散熱罩及爐前檔板，將硅碳管小心插入剛玉外套管內，導線穿過散熱罩小孔和硅碳管的電極相連，然后裝上散熱罩和前檔板。將熱電偶固定在剛玉內管中，熱電偶頂端與彎管之間用膠布密封纏緊。

3.氣路連接：
按照國家標準反應性測定裝置圖將干燥塔，吸氣瓶，氣體分析器與爐體和二氧化碳氣瓶連接，通入二氧化碳檢查系統有無漏氣現象。

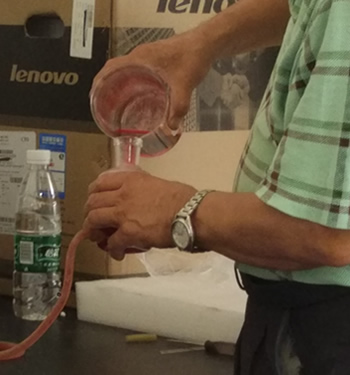

4.試劑配置及使用：
將氣體分析器、洗氣瓶等倒入自配溶液，以供化驗使用。

200mL蒸餾水和20mL濃硫酸，順序是硫酸順著燒杯壁慢慢倒，加上幾滴甲基紅，做成酸溶液，將配好的溶液倒到250mL的水準瓶里,。

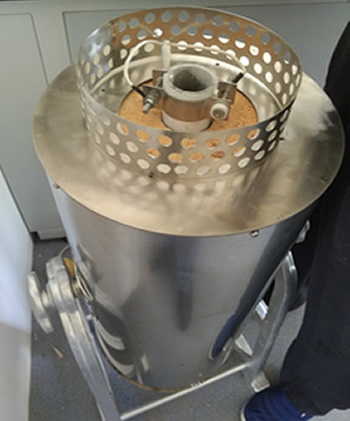

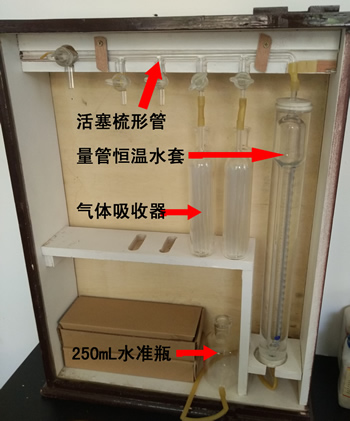

安裝491型氣體分析器		安裝爐體硅碳管，熱電偶

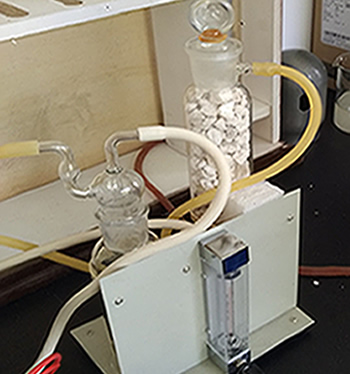

氣路連接		試劑配置及使用

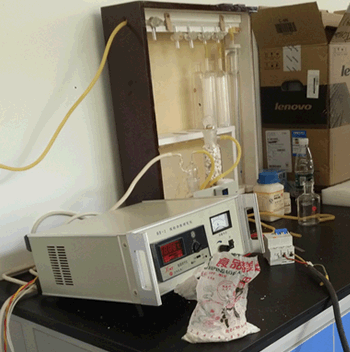

5.電路連接：
硅碳管加熱電極引出的導線和控制器的輸出端相連，熱電偶連線接到控制器的熱電偶接線柱上，注意＋、－極性不要接反，控制器的輸入端接220V電源。

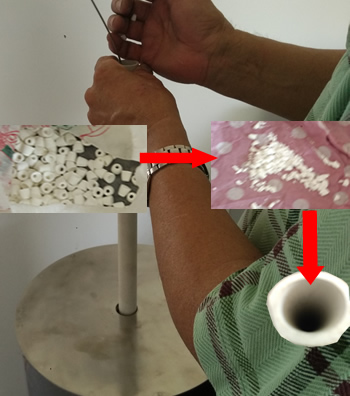

6.裝料：
將熱電偶位于剛玉管的中。將剛玉管直立,以爐體中部為基準，向上50mm和向下50mm是放煤樣的地方，其余部分加入粒度為6-8 mm碎瓷片，（可以用送樣推棒（隨機）做個標記，一旦瓷片達到離爐體中部50mm的位置，停止放入瓷片，然后放置煤樣，當煤樣高度超過爐體中部50mm后，上下合計100mm。停止放入煤樣，最后放入瓷片）。

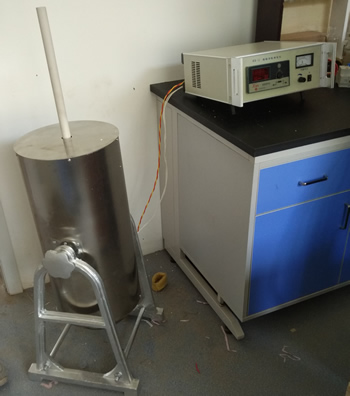

電路連接		裝料

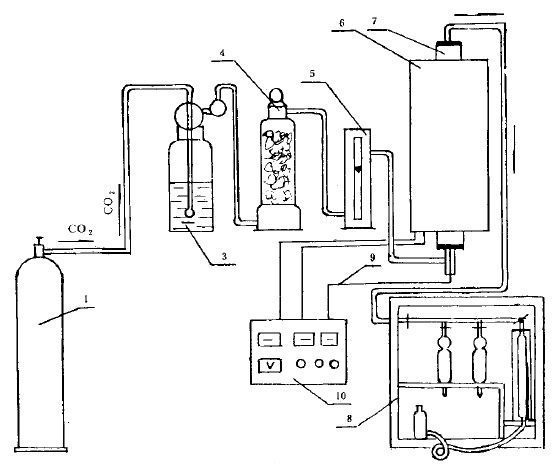

		1-二氧化碳瓶; 3-洗氣瓶; 4-氣體干燥塔;5-氣體流量計 6-反應爐; 7-剛玉管; 8-奧氏氣體分析器;9-熱電偶 10-溫度控制器
反應性測定裝置圖

煤炭活性儀測定方法:

安裝裝料完畢后，打開溫度控制器，開機升溫，升溫時關閉氣體，750℃褐煤或800℃(煙煤、無煙煤)，如果是煙煤當升到800度后，在此溫度下保持5分鐘。通氣2.5分鐘時用奧氏氣體分析器在1分鐘內抽氣清洗系統并取樣。停止通入二氧化碳，關閉氣體分析器開關，分析氣樣中的二氧化碳濃度。然后每升高50℃按保溫二氧化碳并取氣樣分析反應后氣體中的二氧化碳濃度，直到測定溫度達1l00℃時為止。

按國家標準GB/T220－2001《煤對二氧化碳化學反應性的測定方法》第6條：測定準備、第7條：測定步驟、第8條：數據處理及結果報告的規定進行。測定精密度應符合第9條的規定。

結果計算:

式中：a-二氧化碳還原率,% ;
a-鋼瓶二氧化碳氣體中雜質氣體含量，%;
V-反應后氣體中二氧化碳含量，%。
注: 當鋼瓶二氧化碳的純度改變時須重新繪制a與V的關系曲線

也可以用煤質化驗二氧化碳計算器計算結果

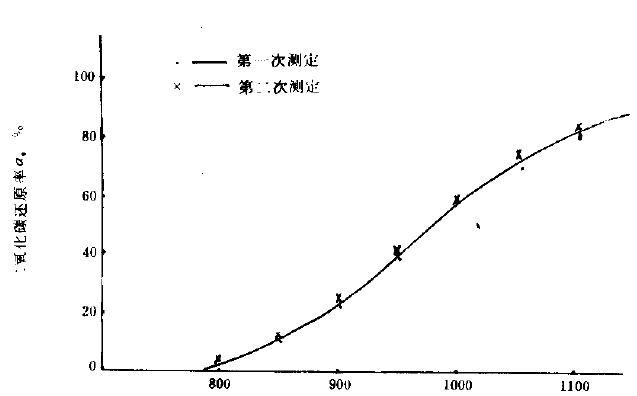

每個試樣做兩次重復測定，并修約到小數后一位。由測得的反應后氣體中的二氧化碳含量V，從a-V曲線上查得相應的二氧化碳還原率a。將測定結果填入附錄B的表中。再以溫度為橫坐標，a值為縱坐標的圖上標出兩次測定試驗結果的點。在各點之間繪一條平滑的曲線反應性曲線。將測定報告和反應性曲線一并報出。

測定的允許差（精密度

任意溫度下兩次測定的a值與反應性曲線上相對溫度下a值的偏差不超過±3%。

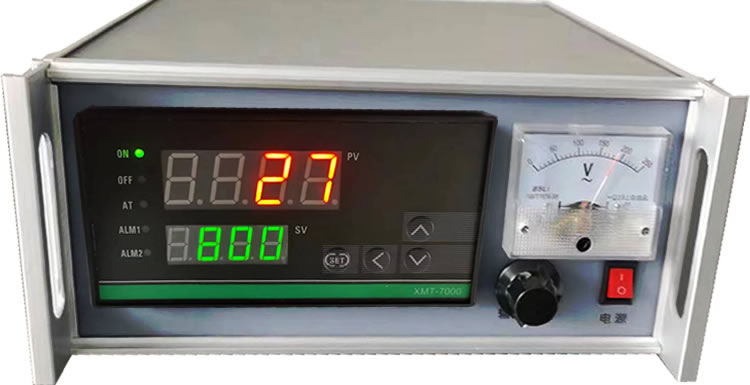

HX-2型煤炭活性測定儀溫度控制器:

1、檢查儀器外表是否完好，開關應在斷開位置。
2、按照后面板標志接好電源、電爐和熱電偶。
3、電流表下方的“電流調節”旋鈕是專門為調節加熱電流而設置的，順時針旋轉電流變大，逆時針旋轉電流變小，使用前應將“電流調節”旋鈕調到最小處，然后根據需要，緩慢增大加熱電流。使用時，電流不能太大，出廠設置限壓50V左右。
4、打開電源開關，機箱內交流接觸器吸合；數字顯示調節儀通電，綠色指示燈亮，電流表指示加熱電流。
5、SET溫度參數設定鍵 ，按下后，溫度設定窗口數碼管個位開始閃爍，依次按方向鍵設定溫度，最高可設定溫度1600度，再次按SET按鍵保存即可。<：參數位移?。堪匆淮螖?shù)碼管位移一位）；∧：溫度數據增加鍵； ∨：溫度數據減少健。
6、當溫度達到工作溫度設定值后，紅燈亮，加熱停止，電壓表指示為零。此時溫度顯示還有變動，這是由于溫度慣性所致，待幾分鐘后即可穩定。當溫度低于設定值時，綠燈亮，重新加熱，電壓表指示加熱電流。。
7、使用完畢，將“電流調節”旋鈕旋到最小位置，關閉電源開關，切斷供電電源，妥善保管儀器。
8、儀器應嚴格按照“GB/T220煤對二氧化碳化學反應性的測定方法”的規定進行操作。

煤炭活性測定儀配件氣體分析器:

煤炭活性儀配件氣體分析器概述:

活性測定儀配件491型氣體分析器適用于工業氣燃爐、煤燃爐、油燃爐等燃燒時生成的煙道氣體中所含二氧化碳、一氧化碳、碳化氫等氣體成份；同時亦適用于公共衛生工作、糧食倉庫、蔬菜地窖中測定空氣中有害氣體，廢氣等成份。是現代工礦企業在進行熱平衡測試和對氣體進行定量分析，普通采用的玻璃儀器。

煤炭活性儀配件氣體分析器組成部件：

煤炭活性儀配件氣體分析器使用方法：

1.安裝前先將器用洗液浸泡，并用蒸餾水洗凈、烘干。
2.所有玻璃活塞部分均涂以真空硅脂，要插入栓座以后先轉幾圈以后使?jié)櫥鶆蚍植肌?br > 3.在氣體吸收器中加入適當?shù)幕瘜W(xué)試劑。
4.準備分析前應將儀器準備妥當并先檢查設備中之接頭用活塞等處是否嚴密，不漏氣。
5.本儀器能在混合氣體中分別測定 CO ₂ 、CO 、O ₂ 和 CnHm 的總數（在混合氣體中其含量是不小于 0.5% ）的含量。

煤炭活性儀配件氣體分析器注意事項：

1.用致密真空膠管連接支管時應小心輕壓以免損壞儀器，膠管端可浸以少量清水以使?jié)櫥?br > 2.無論在庫存或使用時須仔細保管，輕拿輕放，所有磨口部分均不可干麿。以防止損傷麿口部分，影響密合。
3.所有膠管和膠塞不用時應拆洗凈置干燥陰涼處。
4.在嚴寒至室溫低于 0 ℃應在使用后倒出儀器內之液體以免凍裂儀器。

HX-2型煤炭活性測定儀裝箱配置清單：
